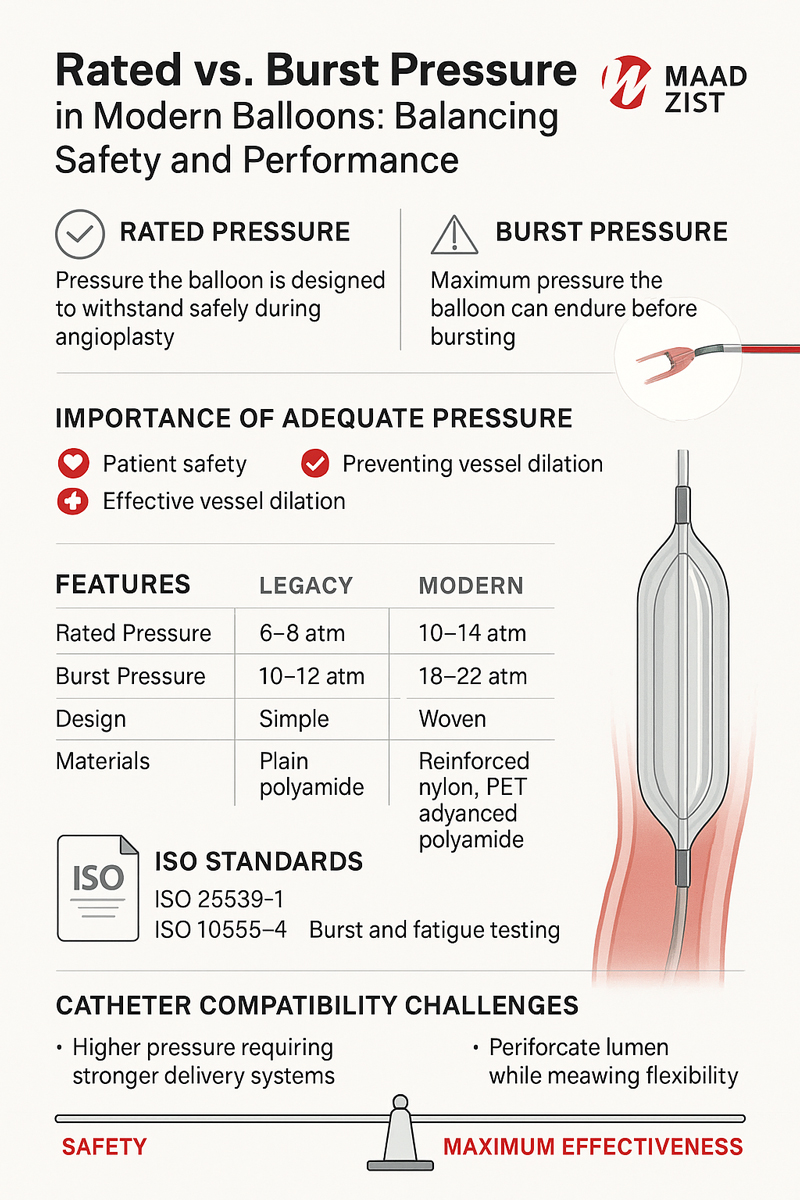

در این مطلب به مقایسه تطبیقی فشار کاری و فشار ترکیدن (Rated vs. Burst Pressure) در بالنهای نسل جدید می پردازیم.
بالنهای آنژیوپلاستی قلبی، از جمله ابزارهای کلیدی در باز کردن عروق کرونری تنگشده به شمار میروند. عملکرد ایمن و مؤثر این بالنها مستقیماً به پارامترهای فنی مانند فشار کاری (Rated Burst Pressure – RBP) و فشار ترکیدن (Burst Pressure) وابسته است. درک تفاوتها و رابطه بین این دو فشار، نهتنها برای پزشکان بلکه برای مهندسان طراحی و واحدهای تضمین کیفیت نیز حیاتی است.
در این مقاله، به بررسی تطبیقی بین فشار کاری و فشار ترکیدن در بالن کرونری نسل جدید میپردازیم و ارتباط این پارامترها با استانداردهای ISO، ایمنی بیمار، و تطابق مکانیکی با کاتترهای رایج را تحلیل میکنیم.
تفاوت میان فشار کاری و فشار ترکیدن
- فشار کاری (Rated Pressure یا RBP): حداکثر فشاری که تولیدکننده تضمین میکند بالن میتواند بدون آسیبدیدگی یا ترکیدن به آن برسد. معمولاً در بازه ۸ تا ۱۲ اتمسفر برای بالنهای نیمه کامپلیانت و بالاتر برای بالنهای غیرکامپلیانت.
- فشار ترکیدن (Burst Pressure): فشاری است که در تستهای کنترل کیفیت برای اطمینان از ایمنی، بهصورت کنترلشده اعمال میشود تا بالن عمداً ترکیده شود. این فشار معمولاً ۵۰–۳۰٪ بالاتر از RBP در نظر گرفته میشود.
نقش طراحی مکانیکی بالن در تعیین فشارها
فشار کاری و فشار ترکیدن تابع مستقیم طراحی هندسی بالن، جنس پلیمر استفادهشده و فرآیند تولید (مانند biaxial stretching و heat setting) است. در نسل جدید بالنهای غیر دارویی، معمولاً از پلیآمیدهای تقویتشده (مانند Nylon-12 یا Pebax با مدول بالا) برای رسیدن به استحکام بیشتر استفاده میشود.
ویژگیهایی که فشار ترکیدن را بهبود میدهند:
- ضخامت دیواره بالن
- میزان باد کردن یکنواخت و کنترلشده
- طراحی شیارهای کنترلکننده کرنش (strain control zones)
- بهینهسازی طول بالن برای کاهش توزیع ناهمگن فشار
استانداردهای ایمنی و تستهای مربوطه
استاندارد ISO 10555-4 مشخص میکند که تولیدکنندگان باید فشار ترکیدن را در حداقل ۹۵٪ از نمونههای تستشده بدون شکست گزارش کنند. تستها شامل:
- Proof Pressure Test: اعمال فشار ۱.۵ تا ۲ برابر RBP بدون ترکیدن.
- Burst Test: بررسی حداکثر فشاری که منجر به شکست میشود.
- Fatigue & Cycle Test: برای ارزیابی مقاومت در برابر باد کردنهای مکرر.
در شرکت ماد زیست، در تستهای انجامشده روی نمونههای تولید داخلی، فشار کاری متوسط بالنها بین ۱۲ تا ۱۴ atm و فشار ترکیدن در حدود ۱۸ تا ۲۰ atm گزارش شده است. این نسبت اطمینان (Safety Margin) بیش از ۳۰٪ است که نشان از ایمنی بالا دارد.
ارتباط با کاتترها و تطابق عملکردی
بالن کرونری غیر دارویی معمولاً از طریق کاتترهای دو یا سه لومن به محل انسداد منتقل میشود. یکی از چالشها، اطمینان از عدم آسیب به کاتتر در فشار بالا است. به همین دلیل، تطابق فشار کاری بالن با حداکثر فشار قابل تحمل توسط سیستم تزریق (مانند اینفلاتور) و کاتتر الزامی است.
در محصولات جدید ماد زیست، کاتترها نیز با مد نظر قرار دادن RBP طراحی شدهاند تا در فشارهای بالاتر از ۱۵ atm، بدون نشت یا آسیبدیدگی عمل کنند.
نتیجهگیری
در بالن کتتر مدرن غیر دارویی، داشتن فشار کاری بالا همراه با فشار ترکیدن کنترلشده و استاندارد، نقش کلیدی در موفقیت عملیات آنژیوپلاستی دارد. انتخاب موادی با استحکام بالا، کنترل فرآیند تولید، و پایش دقیق فشارها مطابق استانداردهای ISO، میتواند به حفظ ایمنی بیماران و عملکرد بهینه ابزار منجر شود.
شرکت ماد زیست با تمرکز بر این شاخصهای فنی، توانسته محصولاتی با حاشیه اطمینان بالا و تطابق کامل با الزامات جهانی تولید کند.
منابع
References:1. ISO 25539-1:2020 – Cardiovascular implants — Endovascular devices — Part 1: General requirements
2. ISO 10555-4:2013 – Intravascular catheters — Sterile and single-use catheters — Part 4: Balloon dilatation catheters
3. Roth, G. A., et al. (2020). Global Burden of Cardiovascular Diseases and Risk Factors, 1990–2019. Journal of the American College of Cardiology.
4. Lansky, A. J., et al. (2018). Advances in Balloon Catheter Technology for Coronary Interventions. Interventional Cardiology Clinics.
5. Feldman, R. L., et al. (2021). Clinical Performance of High-Pressure Balloons: Bench and Bedside Correlation. Catheterization and Cardiovascular Interventions Journal.
6. Abbott, Medtronic, Boston Scientific – Technical Manuals on balloon compliance and burst pressure thresholds.
7. مطالعات میدانی شرکت ماد زیست بر روی بالنهای نسل جدید غیر دارویی تولید داخل (اطلاعات فنی اختصاصی قابل ارائه در صورت نیاز)
